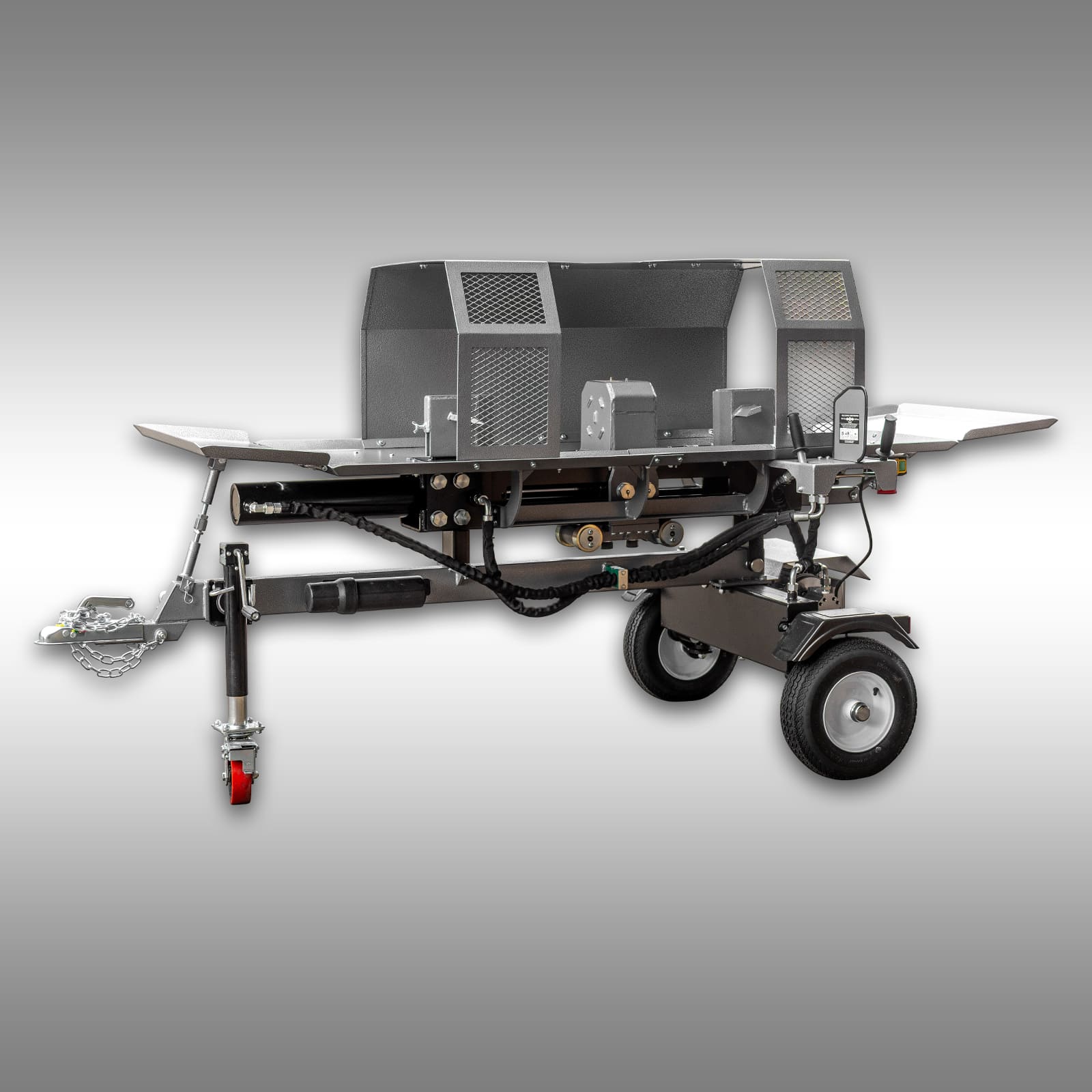

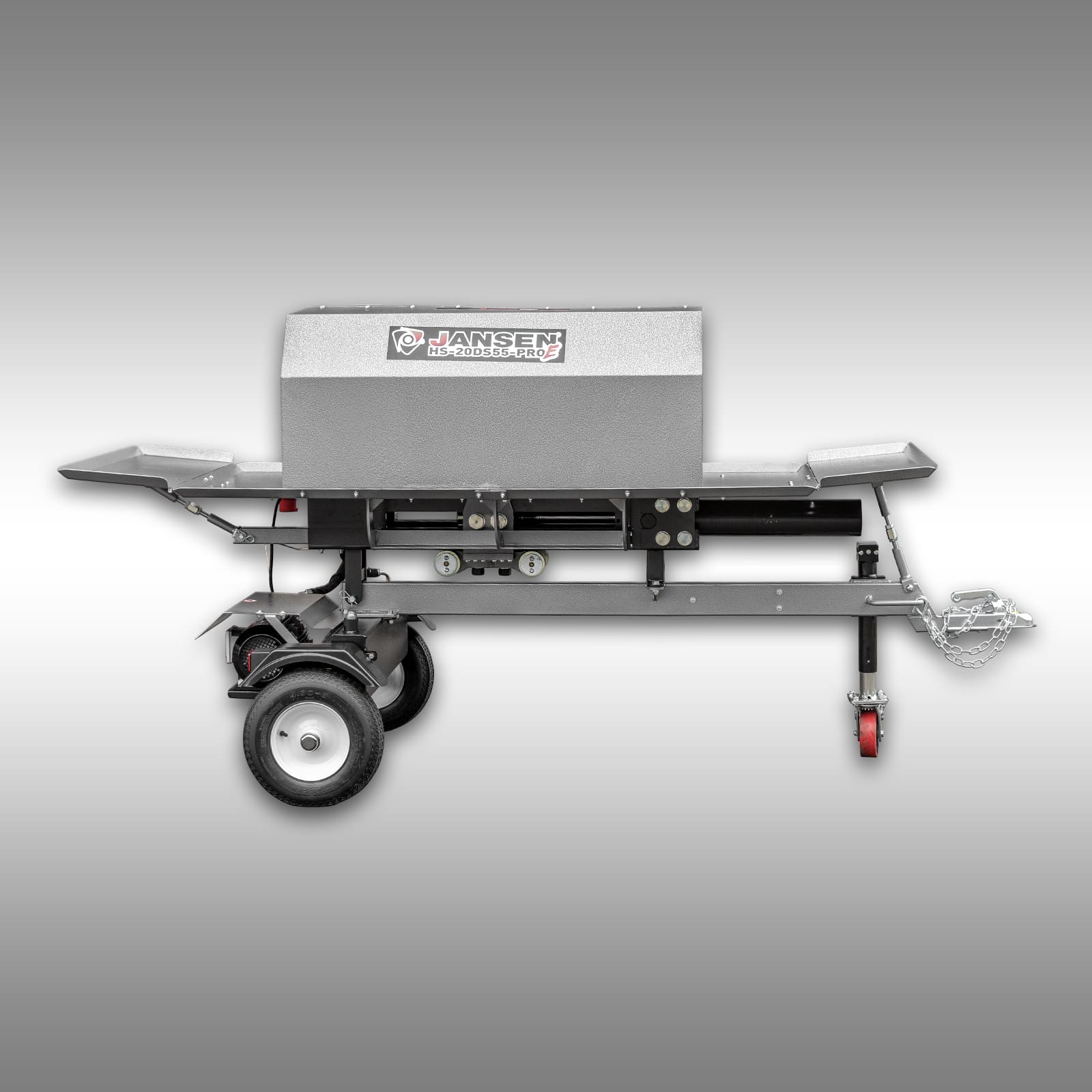

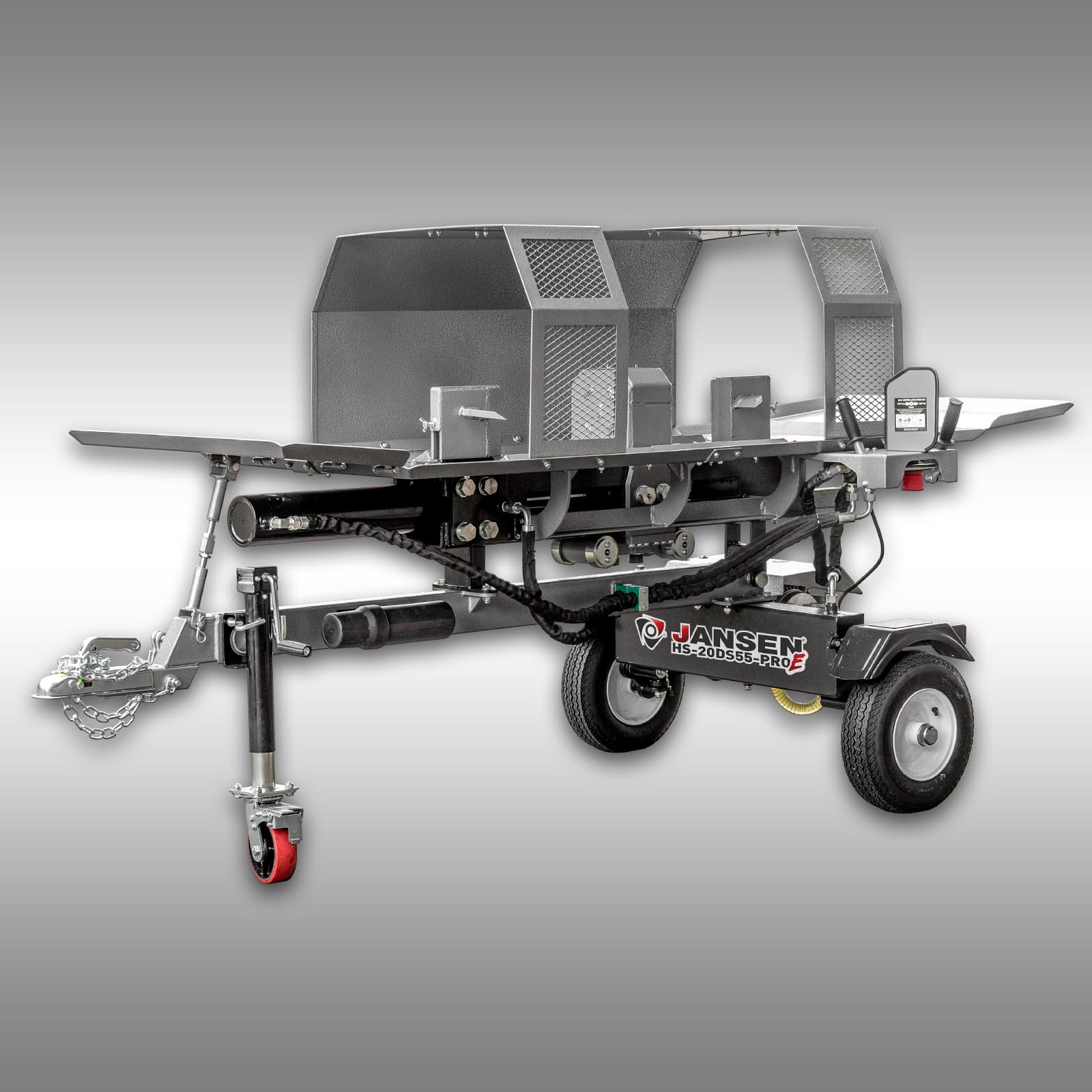

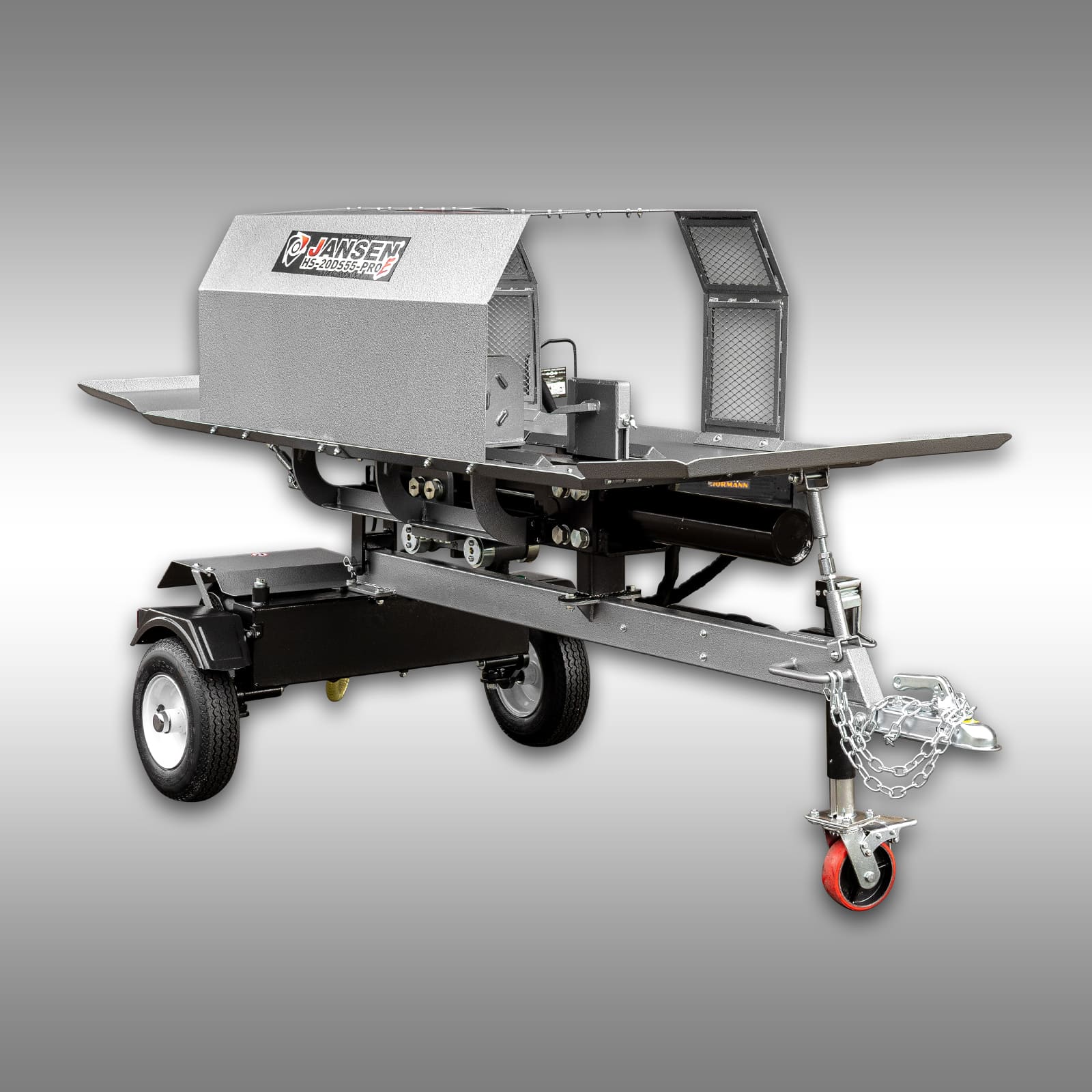

JANSEN® HS-20DS55proE Doppelspalter – 20 t Spaltkraft, 55 cm Spaltlänge & 400-V-Elektromotor

Der JANSEN® HS-20DS55proE ist ein leistungsstarker, elektrisch betriebener Doppelspalter, der auf dem bewährten Konzept des HS-20DS63 aufbaut und gezielt weiterentwickelt wurde. Mit 20 Tonnen Spaltkraft im Vorlauf, 17 Tonnen im Rücklauf und einem schnellen Arbeitszyklus von nur ca. 6 Sekunden pro Hub ermöglicht er einen zügigen Arbeitsablauf bei der Brennholzverarbeitung.

Das Besondere am Doppelspalter: Der Spaltvorgang erfolgt sowohl im Vorlauf als auch im Rücklauf. Dadurch kann in beide Bewegungsrichtungen gearbeitet werden. Für den Antrieb sorgt ein leistungsstarker 3,5 kW Elektromotor mit 400 V und 16 A.

Gegenüber dem HS-20DS63 bietet die pro-Ausführung verschiedene Weiterentwicklungen: einen großen Ablagetisch, eine höhere Arbeitsposition, einen besser geschützten Spaltzylinder sowie einen optimierten Arbeitszyklus.

Die wichtigsten Vorteile

• 20 Tonnen Spaltkraft im Vorlauf
• 17 Tonnen Spaltkraft im Rücklauf
• Spalten im Vor- und Rücklauf
• Maximale Spaltlänge: 55 cm
• Schneller Arbeitszyklus von ca. 6 Sekunden pro Hub
• 3,5 kW Elektromotor, 400 V / 16 A
• Großer Ablagetisch für zügiges Arbeiten
• Erhöhte Arbeitsposition
• Geschützter Spaltzylinder
• 2 Spaltkreuze im Lieferumfang
• Robuste und stabile Konstruktion
• Zugdeichsel und Anhängevorrichtung zum Rangieren

Doppelspaltung im Vor- und Rücklauf

Der HS-20DS55proE arbeitet als doppelt wirkender Holzspalter. Das Holz kann sowohl beim Vorlauf als auch beim Rücklauf des Spaltmechanismus gespalten werden. Dadurch entfällt ein ungenutzter Rücklauf und der nächste Spaltvorgang kann direkt auf der gegenüberliegenden Seite erfolgen.

Die Spaltkraft beträgt direkt am Spaltkeil gemessen 20 Tonnen im Vorlauf und 17 Tonnen im Rücklauf. Der Arbeitszyklus liegt bei ca. 6 Sekunden pro Hub.

55 cm Spaltlänge & großer Ablagetisch

Holzstücke mit einer Länge von bis zu 55 cm können mit dem HS-20DS55proE verarbeitet werden. Der große Ablagetisch bietet zusätzliche Ablagefläche und unterstützt einen zügigen Arbeitsablauf.

Die erhöhte Arbeitsposition wurde gegenüber dem Vorgängerkonzept ebenfalls optimiert und ermöglicht ein komfortableres Arbeiten am liegenden Holzspalter.

Geschützter Spaltzylinder

Ein weiteres Merkmal der pro-Ausführung ist der geschützt angeordnete Spaltzylinder. Die Konstruktion reduziert den direkten Kontakt des Zylinders mit Schmutz, Staub und Holzresten während der Arbeit.

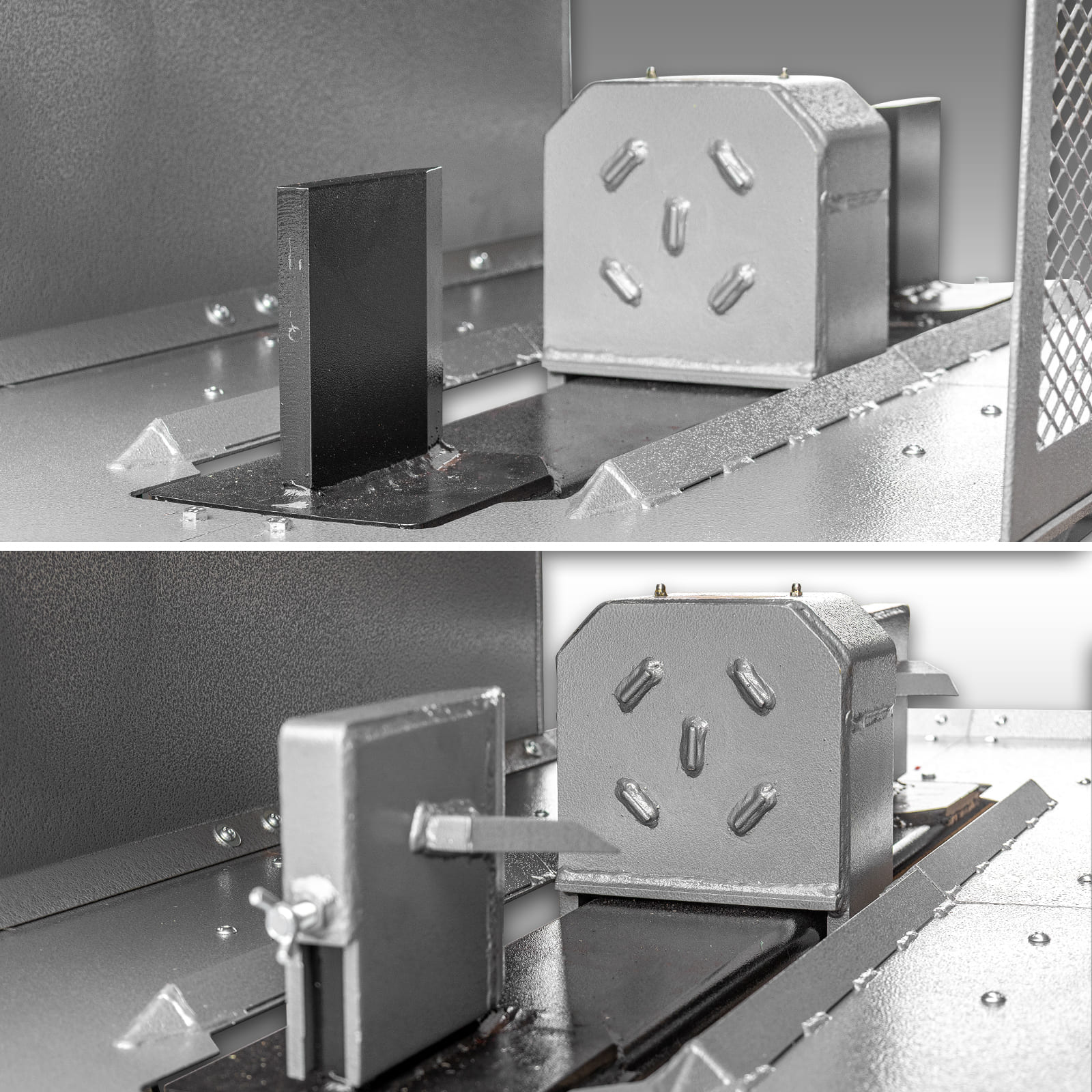

2 Spaltkreuze inklusive

Zum Lieferumfang gehören zwei Spaltkreuze, die an den beiden Enden des Doppelspalters montiert werden können. Damit ist der HS-20DS55proE passend für sein beidseitiges Arbeitsprinzip ausgestattet.

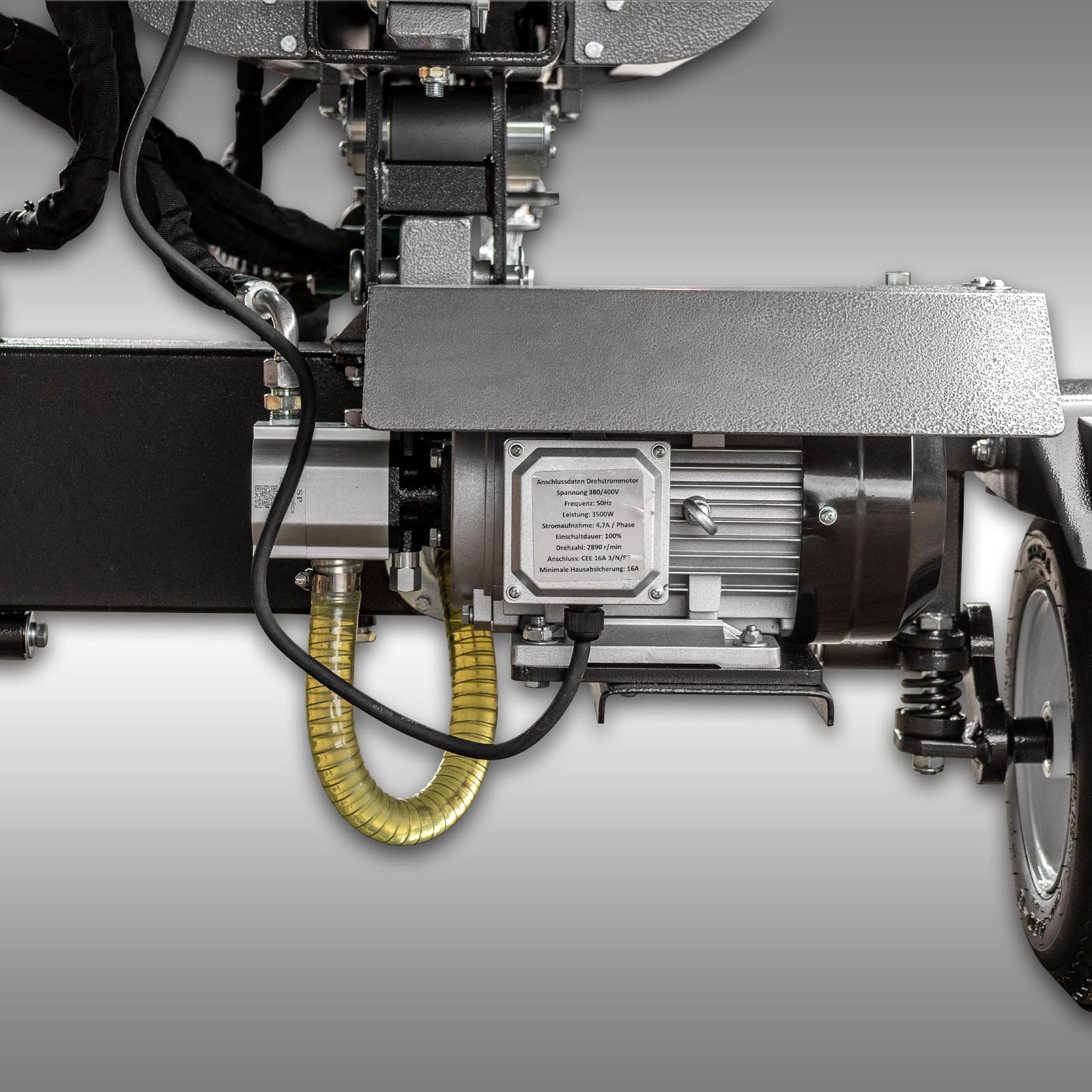

3,5 kW Elektromotor – 400 V / 16 A

Für den Antrieb sorgt ein leistungsstarker 3,5 kW Elektromotor mit 400 V Betriebsspannung und 16 A.

Der elektrische Antrieb ermöglicht einen zuverlässigen Betrieb ohne Benzinmotor und ohne lokale Abgase. Für den Einsatz wird ein geeigneter 400-V-Drehstromanschluss benötigt.

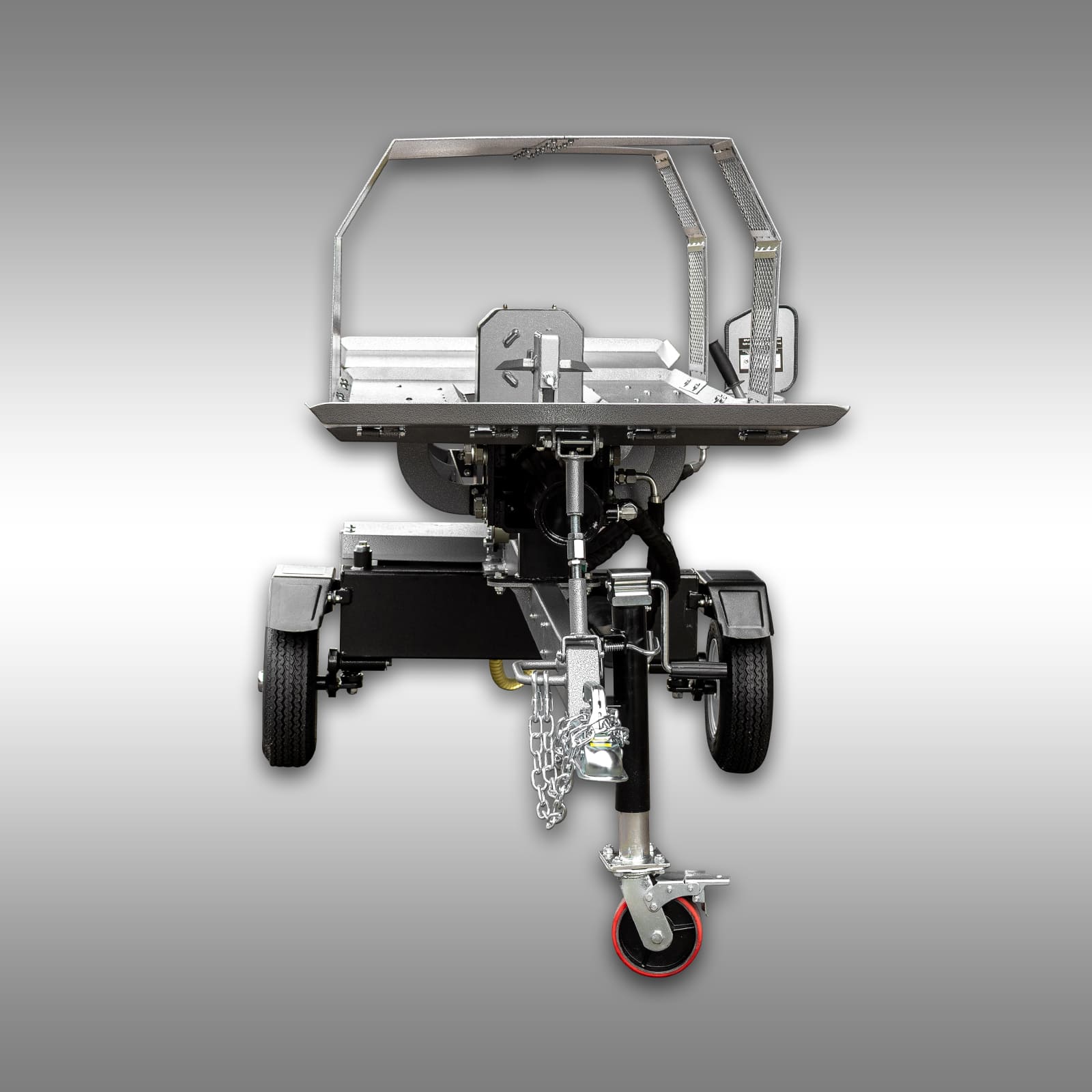

Transport & Rangieren

Der HS-20DS55proE verfügt über eine Zugdeichsel und Anhängevorrichtung und kann damit am Einsatzort rangiert bzw. umgesetzt werden.

Bitte beachten: Der Holzspalter besitzt keine Straßenzulassung und darf nicht hinter einem PKW im öffentlichen deutschen Straßenverkehr bewegt werden. Für den Transport über öffentliche Straßen kann der Holzspalter beispielsweise über geeignete Rampen auf einen passenden Anhänger verladen werden.

Technische Daten

• Modell: JANSEN® HS-20DS55proE
• Bauart: Liegender, doppelt wirkender Holzspalter
• Motor: Elektromotor
• Motorleistung: 3,5 kW
• Betriebsspannung: 400 V
• Anschluss: 16 A
• Spaltkraft Vorlauf: 20 Tonnen
• Spaltkraft Rücklauf: 17 Tonnen
• Max. Spaltlänge: 55 cm
• Arbeitszyklus: Ca. 6 Sekunden pro Hub
• Spaltkreuze: 2 Stück, an beiden Enden montierbar
• Gewicht: Ca. 385 kg
• Aufbaumaße (L × B × H): Ca. 2850 × 1180 × 1400 mm
• Verpackungsmaße (L × B × H): Ca. 2250 × 620 × 880 mm
• Versandgewicht: Ca. 500 kg

Lieferung & Inbetriebnahme

Der JANSEN® HS-20DS55proE wird vormontiert und gut geschützt in einer stabilen Holzkiste geliefert. Eine ausführliche deutschsprachige Bedienungsanleitung liegt bei.

Für die Endmontage sollten ca. 5–6 Stunden eingeplant werden. Aufgrund von Größe und Gewicht empfehlen wir die Montage mit zwei Personen bzw. die Unterstützung durch ein geeignetes Hilfsmittel wie Gabelstapler, Frontlader oder Werkstattkran.

Für die Erstbefüllung werden zusätzlich ca. 15 Liter Hydrauliköl benötigt. Empfohlen wird Hydrauliköl der Klassifikation HLP46.

Für den Betrieb ist ein geeigneter 400-V-Drehstromanschluss mit 16 A erforderlich.

Service, Ersatzteile & Ausstellung

Auch nach dem Kauf stehen wir Ihnen bei technischen Fragen und Problemen persönlich zur Seite. Mit unserer eigenen Meisterwerkstatt und Ersatzteilversorgung bieten wir Ihnen auch nach dem Kauf einen direkten Ansprechpartner.

Viele unserer Maschinen haben wir in unserer Ausstellungshalle betriebsbereit aufgebaut. Gerne können Sie unsere Geräte nach vorheriger Terminabsprache vor Ort besichtigen.

Häufig gestellte Fragen (FAQ)

Wie hoch ist die Spaltkraft des JANSEN® HS-20DS55proE?

Antwort: Die direkt am Spaltkeil gemessene Spaltkraft beträgt 20 Tonnen im Vorlauf und 17 Tonnen im Rücklauf.

Was bedeutet Doppelspalter?

Antwort: Der HS-20DS55proE kann Holz sowohl im Vorlauf als auch im Rücklauf spalten. Dadurch wird die Bewegung in beide Richtungen für den Spaltvorgang genutzt.

Wie lang dürfen die Holzstücke maximal sein?

Antwort: Die maximale Spaltlänge beträgt 55 cm.

Wie schnell arbeitet der HS-20DS55proE?

Antwort: Der Arbeitszyklus beträgt ca. 6 Sekunden pro Hub.

Welcher Motor ist verbaut und welcher Stromanschluss wird benötigt?

Antwort: Der Holzspalter wird von einem 3,5 kW starken Elektromotor angetrieben. Für den Betrieb wird ein geeigneter 400-V-Drehstromanschluss mit 16 A benötigt.
